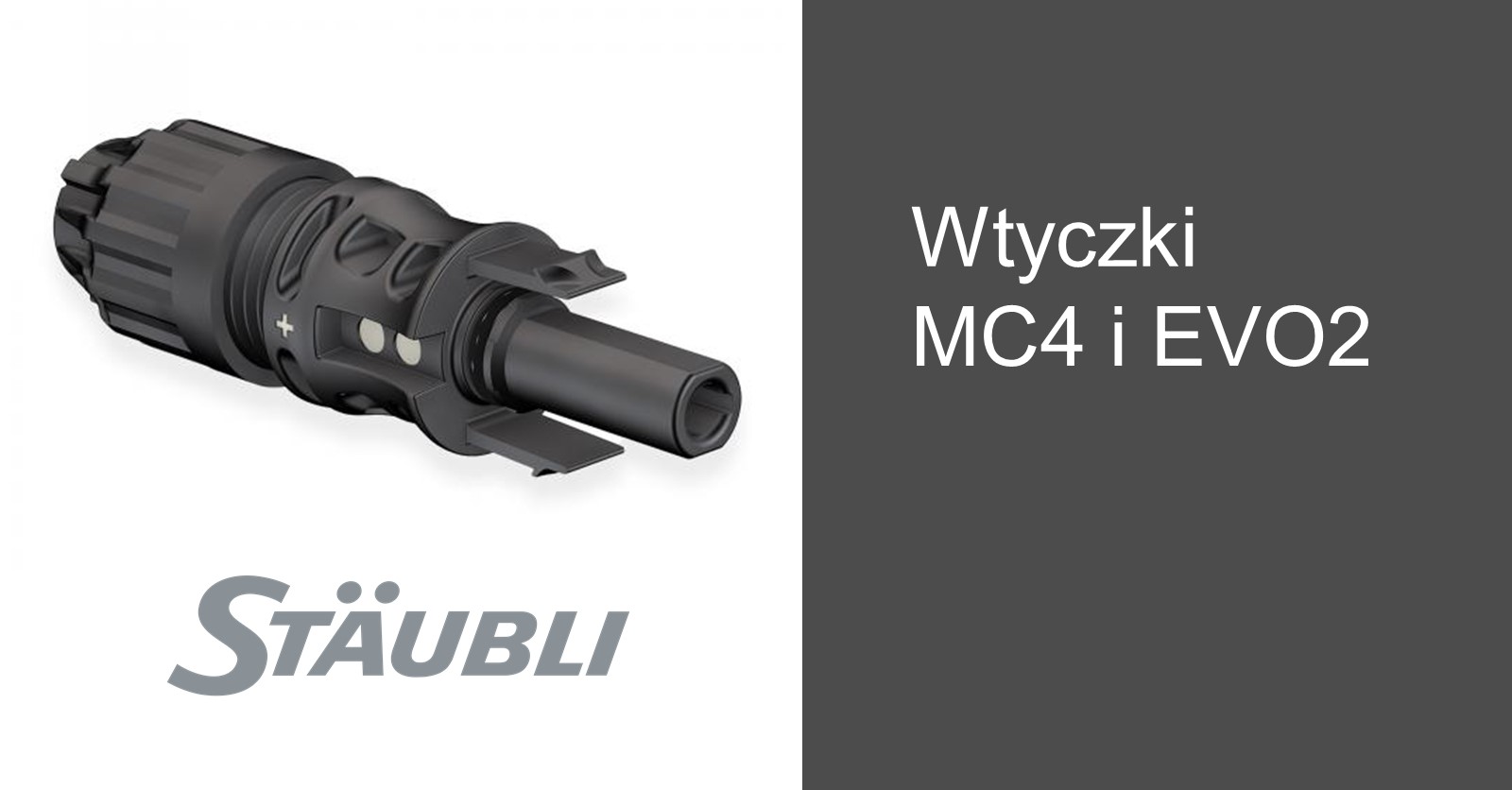

Złącza kablowe – co i jak?

2022-03-16 / ABC montażu

Chcesz wiedzieć więcej na temat wtyczek MC4/EVO2 na naszym Webshopie? Zapraszamy do lektury!

Jakie wtyczki dostępne są na naszym webshopie?

Zacznijmy, od rodzajów wtyczek MC4 oraz EVO2 dostępnych w naszym webshopie.

Konektory tzw. męskie:	Konektory tzw. „żeńskie”
MC4 PV-KST4/6II-UR wtyk 4-6mm²(Ø 5.9-8.8mm) opk 100szt	MC4 PV-KBT4/6II-UR gniazdo 4-6mm²(Ø 5.9-8.8mm) opk 100szt
MC4 PV-KST4/6I-UR wtyk 4-6mm²(Ø 5-6mm) opk 100szt	MC4 PV-KBT4/6I-UR gniazdo 4-6mm²(Ø 5-6mm) opk 100szt
EVO2 PV-KST4-EVO2/6I-UR wtyk 4-6mm²(Ø 4.7-6.4mm) opk 100szt	EVO2 PV-KBT4-EVO2/10II-UR gniazdo 10mm²(Ø 6.4-8.4mm) opk 100szt
EVO2 PV-KST4-EVO2/10II-UR wtyk 10mm²(Ø 6.4-8.4mm) opk 100szt	EVO2 PV-KBT4-EVO2/6I-UR gniazdo 4-6mm²(Ø 4.7-6.4mm) opk 100szt

Oznaczenie 4-6 mm²przy MC4 czy też 10mm² w przypadku EVO2 oznacza nic innego jak przekrój kabla (uproszczając – przekrój „żyły” miedzianej w środku).

Oznaczenia w nawiasach [przykładowo (Ø 5.9-8.8mm)] odnoszą się do średnicy zewnętrznej przewodu (inaczej mówiąc średnica kabla łącznie z otuliną). Nie należy jej mylić ze wspomnianym przekrojem kabla, który podawany jest w mm²(milimetrach kwadratowych).

Wtyczka dla ogniw fotowoltaicznych oraz informacja na temat jej parametrów.

Poniżej tabela, która obejmuje wszystkie parametry oraz certyfikacje na przykładzie złącz MC4.

Długa tabela z informacjami na temat parametrów, porównująca poszczególne modele wtyczek. — Uwaga: W celu uzyskania bardziej szczegółowych informacji na temat odpowiedniego rozmiaru dławnic przewodów, prosimy sprawdzić instrukcję montażu MA231.

Krótka tabelka z informacjami na temat parametrów, porównująca poszczególne modele wtyczek.

Dodatkowo, powyższe złączki MC4 oraz EVO2 są ze sobą w pełni kompatybilne i bez problemu możemy je ze sobą łączyć (nawet te z innymi średnicami kabli):

Wtyczka i informacja na temat poziomu napięcia, kompatybilności i blokady zabezpieczającej.

Czarny konektor typu żeńskiego — Konektor żeński

Czarny konektor typu męskiego — Konektor żeński
